Individueller Kühlergrill

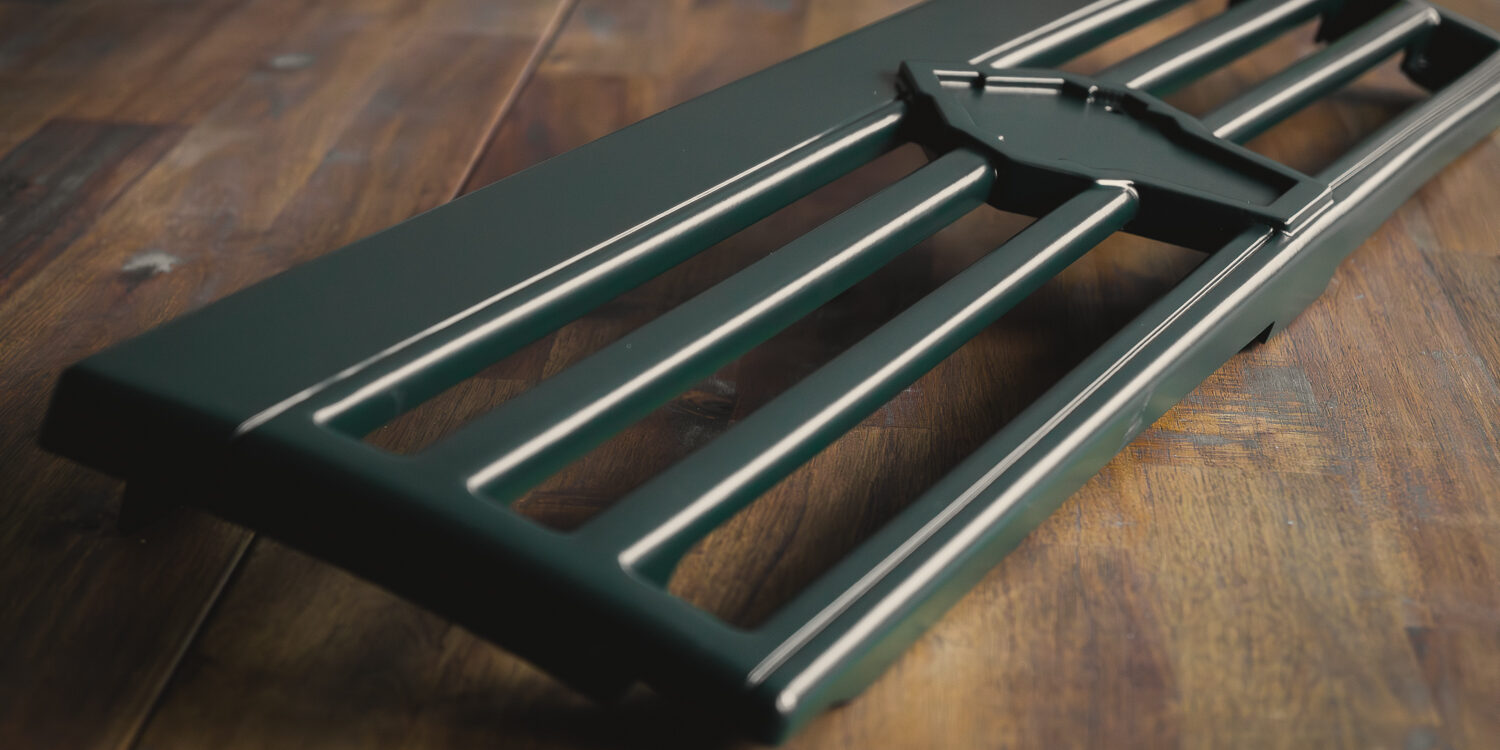

Ein Kühlergrill, der dank 3D-Scan und Reverse-Engineering digitalisiert und anschliessend im 3D-Druck produziert und lackiert wurde. Das Bauteil wurde im Binder Jetting mit dem Material PMMA hergestellt.

Für einen Umbau, beziehungsweise eine Restauration eines Autos benötigte einer unserer Kunden einen Custom Kühlergrill. Am Grill soll anstatt dem originalen Markenemblem des Herstellers ein eigenes Emblem verbaut werden.

Da der Kunde im Besitz eines Originalen Kühlergrills war, konnten wir diesen mittels 3D-Scan digitalisieren. Da dieser Grill jedoch stark verzogen war und wir sowieso noch Anpassungen vornehmen mussten, wurde der Grill schlussendlich im Reverse-Engineering anhand des Scan im CAD von Grund auf neu konstruiert.

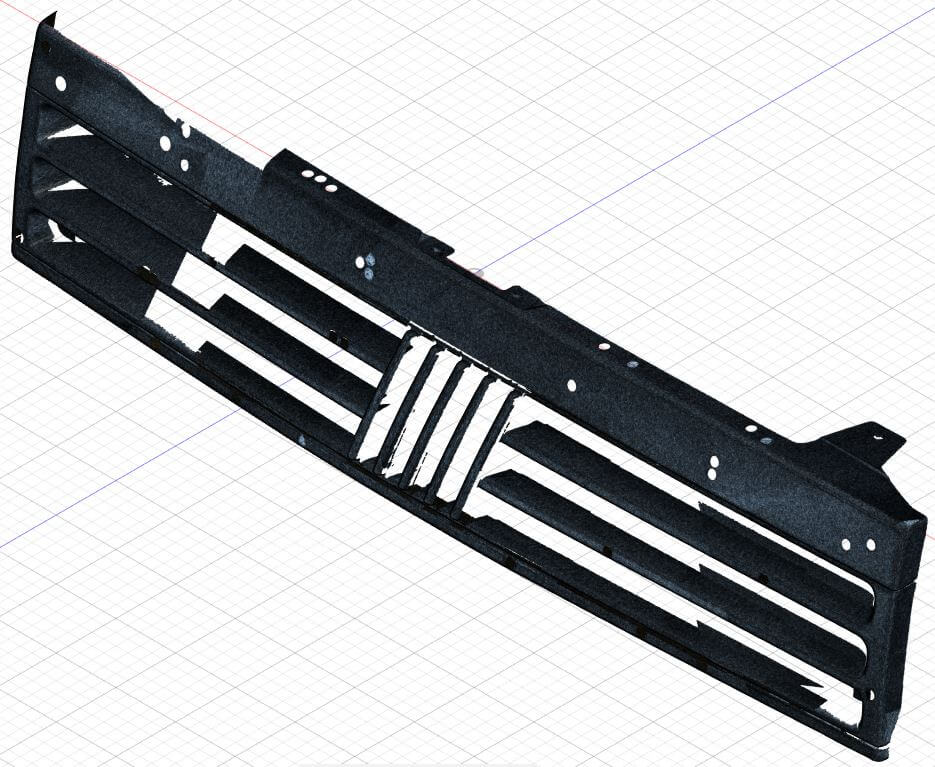

Ansicht einer Datei eines Kühlergrills, der mittels 3D-Scan digitalisiert wurde.

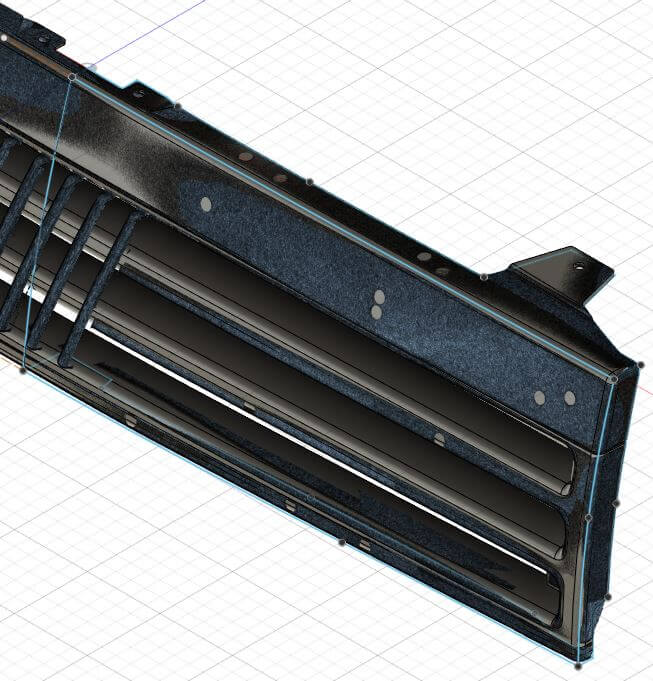

Ansicht einer 3D-Datei eines Kühlergrills. Die Datei wurde auf Basis eines 3D-Scans mit 3D Skizzen und Flächen im Reverse-Engineering nachmodelliert.

Nach der erfolgreichen Rekonstruktion des Grills und den verschiedenen Anpassungen für das Emblem, wurde das Bauteil im 3D-Druck hergestellt. Dabei kam die Drucktechnologie Binder-Jetting zum Zuge, da sich diese Technologie besonders für grössere Bauteile eignet. Das Material basiert auf PMMA (Plexiglas).

Nach dem Druck wurde das Bauteil zudem gespachtelt und geschliffen. Schlussendlich wurde der Grill in Wagenfarbe lackiert.

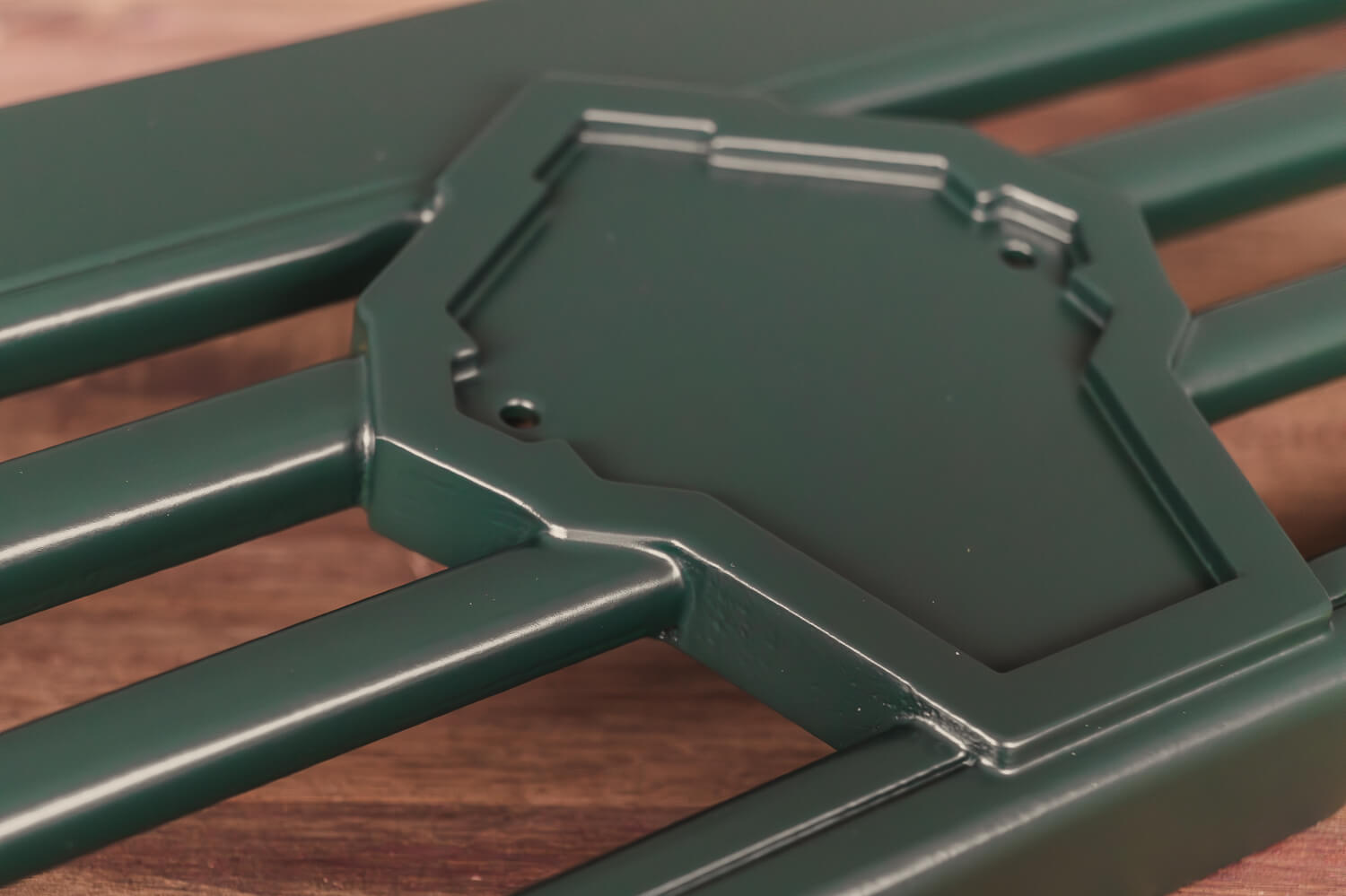

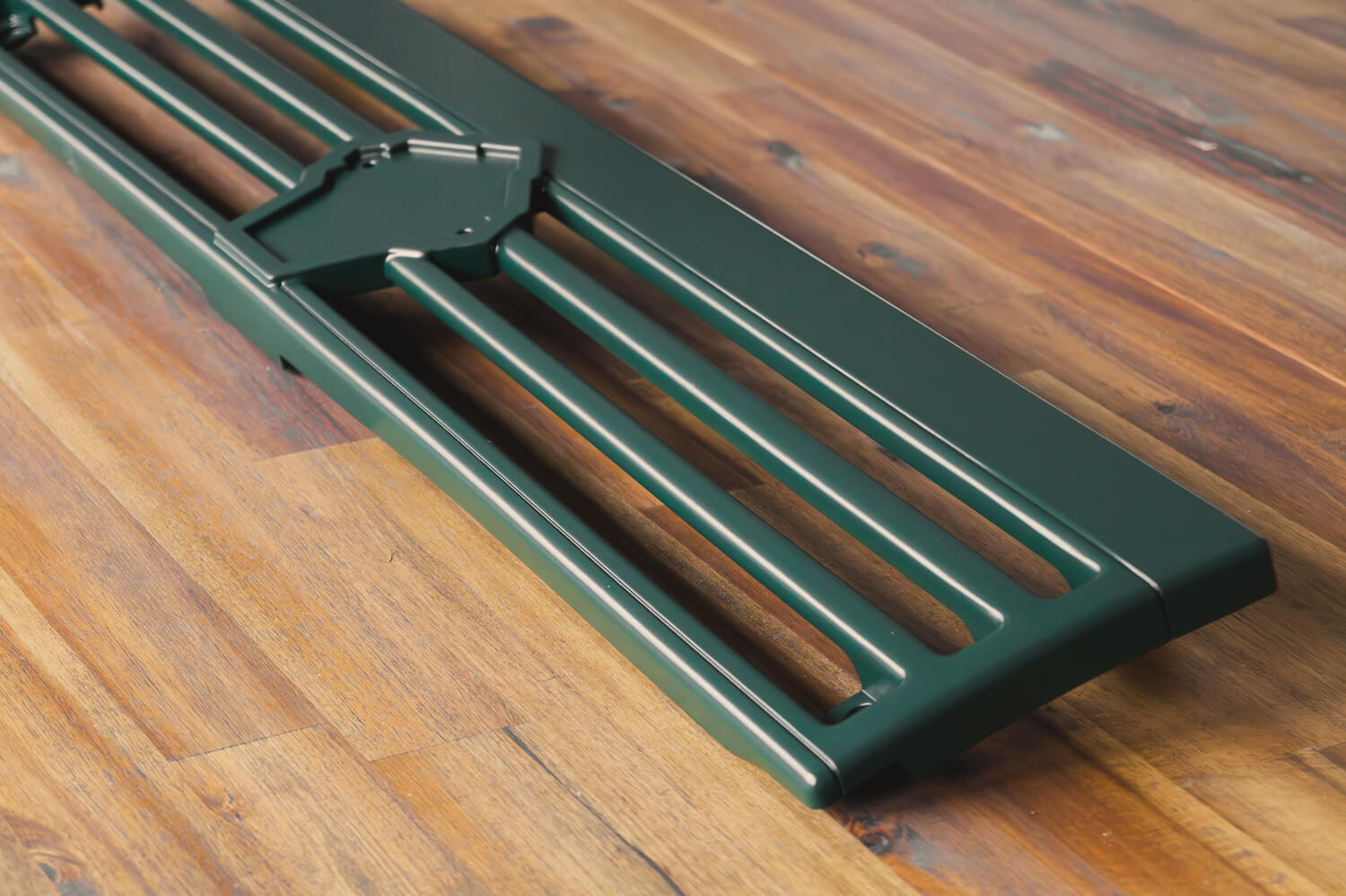

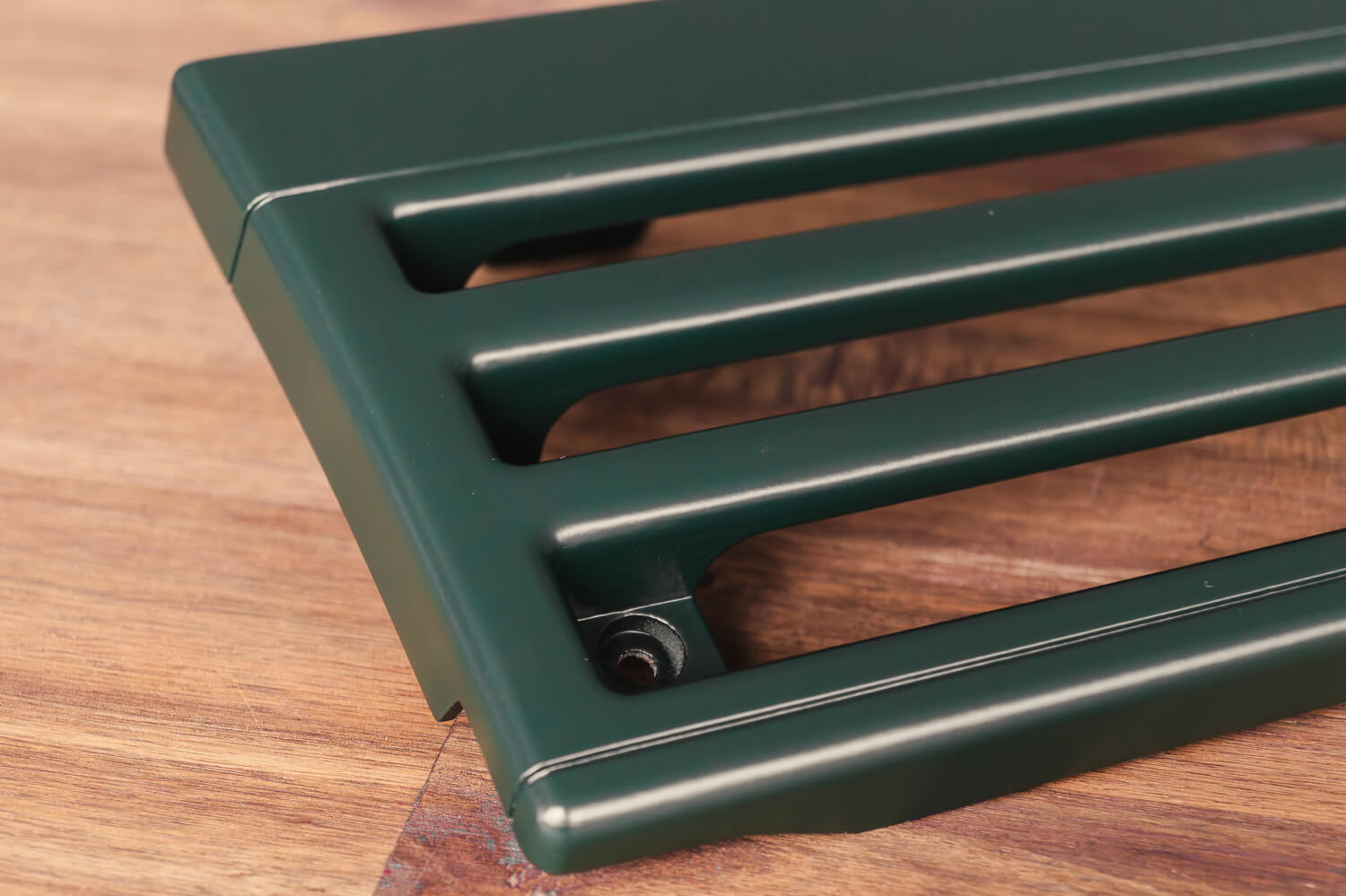

Detailansicht eines Kühlergrills, der dank 3D-Scan und Reverse-Engineering digitalisiert und anschliessend im 3D-Druck produziert und lackiert wurde. Das Bauteil wurde im Binder Jetting mit dem Material PMMA hergestellt.
